Akumulator tłokowy

Definicja i struktura rdzenia
Akumulator tłokowy należy do kategorii akumulatorów izolowanych hydraulicznie. Składa się głównie z następujących elementów:
1. Główna konstrukcja: Zawiera cylinder (komorę olejową), tłok, komorę gazową i zaślepki. Tłok znajduje się wewnątrz cylindra, oddzielając komorę płynu hydraulicznego (część dolna) od komory gazowej (część górna).
2. System uszczelnień: Po obu stronach tłoka instalowane są precyzyjne uszczelki, które zapobiegają przedostawaniu się gazu do płynu hydraulicznego, utrzymując w ten sposób czystość płynu hydraulicznego.
3. Zawory sterujące: Zwykle wyposażone w zawór wstępnego napełniania i zawór zwrotny do ładowania sprężonego gazu i kontrolowania przepływu płynu hydraulicznego.

Zasada działania
Proces pracy akumulatora tłokowego jest podobny do gigantycznej „sprężyny”:
1. Etap magazynowania energii: Kiedy ciśnienie w układzie hydraulicznym wzrasta (powyżej ciśnienia wstępnego gazu), płyn hydrauliczny dostaje się do akumulatora przez zawór zwrotny, wypychając tłok do góry i sprężając gaz w górnej części. W miarę zmniejszania się objętości gazu następuje magazynowanie energii.
2. Etap uwalniania energii: Kiedy system potrzebuje dodatkowej energii hydraulicznej (spadek ciśnienia), sprężony gaz gwałtownie się rozpręża, wypychając tłok w dół. Ruch tłoka w dół wtłacza płyn hydrauliczny z powrotem do układu, uwalniając energię.

Uwaga dotycząca zamówienia
1. Na przykład: Ciśnienie nominalne: 31,5 MPa. Wewnętrzna średnica płaszcza (mm): 180mm, pojemność nominalna: 20L, przyłącze hydrauliczne: gwintowane; rodzaj gwintu zaślepki: zewnętrzny, średni: olej hydrauliczny; typowy kod modelu akumulatora tłokowego to: HXQ-A-20/31,5-L-Y-180.
2. W sprawie specjalnych wymagań dotyczących akumulatora pistionowego prosimy o kontakt.
3. Zastrzegamy sobie prawo do zmian w projekcie.

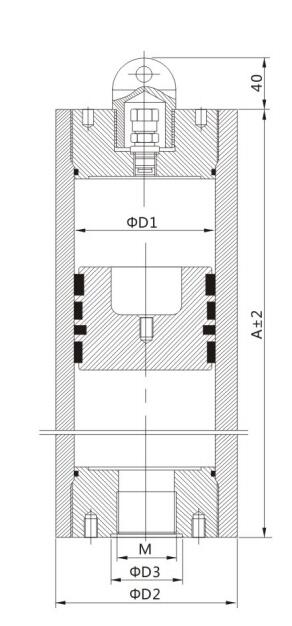

Kod modelu i rozmiar

	Kod modelu	Objętość nominalna (L)	ΦD1 (mm)	ΦD2 (mm)	A (mm)	Dopuszczalne ciśnienie robocze (MPa)	ΦD3 (mm)	M	Waga (kg)
	HXQ-A-0,5/※-L-Y-80	0.5	80	98	275	10 ~ 31,5	35	M27×2	10
	HXQ-A-1/※-L-Y-80	1	80	98	375	10 ~ 31,5	35	M27×2	12
	HXQ-A-2/※-L-Y-80	2	80	98	575	10 ~ 31,5	35	M27×2	16
	HXQ-A-2,5/※-L-Y-100	2.5	100	126	500	10 ~ 31,5	50	M42×2	26
	HXQ-A-5/※-L-Y-80	5	100	126	820	10 ~ 31,5	50	M42×2	38
	HXQ-A-7,5/※-L-Y-100	7.5	100	126	1140	10 ~ 31,5	50	M42×2	49
	HXQ-A-2/※-L-Y-125	2	125	155	360	10 ~ 31,5	50	M42×2	34
	HXQ-A-5/※-L-Y-125	5	125	155	600	10 ~ 31,5	50	M42×2	49
	HXQ-A-15/※-L-Y-125	15	125	155	1415	10 ~ 31,5	50	M42×2	99
	HXQ-A-6/※-L-Y-150	6	150	180	555	10 ~ 31,5	60	M48×2	52
	HXQ-A-20/※-L-Y-150	20	150	180	1345	10 ~ 31,5	60	M48×2	100
	HXQ-A-32/※-L-Y-150	32	150	180	2025	10 ~ 31,5	60	M48×2	142
	HXQ-A-10/※-L-Y-180	10	180	216	655	10 ~ 31,5	70	M60×2	93
	HXQ-A-20/※-L-Y-180	20	180	216	1050	10 ~ 31,5	70	M60×2	128
	HXQ-A-50/※-L-Y-180	50	180	216	2225	10 ~ 31,5	70	M60×2	231
	HXQ-A-20/※-L-Y-200	20	200	235	925	10 ~ 31,5	70	M60×2	136
	HXQ-A-40/※-L-Y-200	40	200	235	1565	10 ~ 31,5	70	M60×2	196
	HXQ-A-80/※-L-Y-200	80	200	235	2835	10 ~ 31,5	70	M60×2	316
	HXQ-A-50/※-L-Y-250	50	250	290	1345	10 ~ 31,5	80	M72×2	256
	HXQ-A-80/※-L-Y-250	80	250	290	1960	10 ~ 31,5	80	M72×2	338
	HXQ-A-100/※-L-Y-250	100	250	290	2360	10 ~ 31,5	80	M72×2	390
	HXQ-A-125/※-L-Y-250	120	250	290	2775	10 ~ 31,5	80	M72×2	446
	HXQ-A-100/※-L-Y-350	100	350	406	1530	10 ~ 31,5	80	M72×2	560
	HXQ-A-120/※-L-Y-350	120	350	406	1740	10 ~ 31,5	80	M72×2	610
	HXQ-A-180/※-L-Y-350	180	350	406	2360	10 ~ 31,5	80	M72×2	750
	HXQ-A-250/※-L-Y-350	250	350	406	3000	10 ~ 31,5	80	M72×2	900
