  • Pęcherz akumulatora serii NXQ
Pęcherz akumulacyjny

Pęcherz akumulatora serii NXQ

Pęcherz akumulatora serii NXQ to krytyczny element magazynowania energii w układach hydraulicznych, odpowiedzialny przede wszystkim za pochłanianie wahań energii i uwalnianie energii w celu zapewnienia płynnego działania układu.

Poproś o wycenę >
  • Pęcherz akumulatora serii NXQ
Poprzedni:Brak poprzedniego produktuNastępny:Pęcherz akumulatora typu PED

Główne funkcje
1. Magazynowanie energii: Kiedy pompa hydrauliczna zwiększa ciśnienie w układzie, pęcherz akumulatora odkształca się, ściskając wewnętrzny azot (lub inny sprężony gaz) w celu magazynowania energii.
2. Stabilizacja ciśnienia: Kiedy ciśnienie w układzie spada, pęcherz akumulatora odbija się, uwalniając sprężony gaz w celu uzupełnienia oleju hydraulicznego i utrzymania ciśnienia w układzie w pobliżu ustawionej wartości.
3. Kompensacja wydajności: Kompensuje zmiany objętości spowodowane ruchem elementów, takich jak rury i tłoczyska w układzie.
4. Absorpcja impulsów: W układach hydraulicznych otwarcie lub zamknięcie zaworów elektromagnetycznych powoduje natychmiastowe wstrząsy (impulsy). Pęcherz akumulatora skutecznie amortyzuje te wstrząsy, chroniąc elementy układu.


Medium robocze:
1. Wnętrze pęcherza akumulatora: Zwykle wypełnione azotem (N2), czasami innymi gazami obojętnymi.
2. Na zewnątrz pęcherza akumulatora: Napełniony olejem hydraulicznym (Y), emulsją (R) lub wodą i glikolem (EG) itp.
3. Materiał: Zewnętrzna powłoka jest zwykle wykonana ze stali 20 #, stali nierdzewnej 35CrMo lub 316L. Korpus pęcherza akumulatora jest zwykle wykonany z gumy odpornej na olej o wysokiej wytrzymałości, charakteryzującej się odpornością na olej, kwasy i zasady, odporność na ciepło i minimalne odkształcenia.
4. Normy: Zgodny z normą HG2331 (norma europejska) i ma zastosowanie do norm takich jak GB/T 20663-2017.


Typowe modele i struktury:
W tej serii znajdują się różne modele o różnych pojemnościach (od 0,4L do 200L). Typowe konstrukcje obejmują typ A (mały port) i typ AB (duży port). Metody połączeń obejmują kołnierz (F) i gwint (L). Oznaczenia modeli zazwyczaj zawierają informacje takie jak pojemność, ciśnienie znamionowe i metoda podłączenia.

Produkt
Opis

Możemy projektować i rozwijać produkty zgodnie z potrzebami naszych klientów, aby spełnić wymagania różnych klientów.

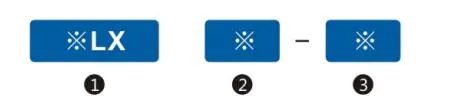

Oznaczenia modeli

1. Objętość pęcherza: 0,4-100 l
2. Długość dodatku: 74-1880 mm
3. Typ struktury: Typ

Specyfikacja produktu

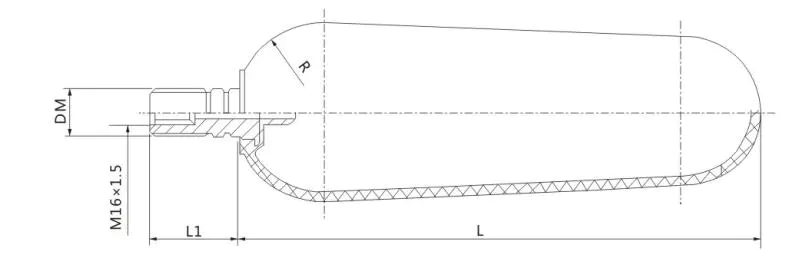

Ogólny wymiar

1. Tabela parametrów pęcherza akumulatora serii NXQ

Seria (Φ) Objętość (L) DM L (mm) L2 (mm) R (mm)
89 0.4 M24×1,5 74 44 38.5
89 0.63 M24×1,5 144 44 38.5
89 1 M24×1,5 250 44 38.5
114 1 M24×1,5 150 44 49
152 1.6 M30×1,5 144 49 66
152 2.5 M30×1,5 206 49 66
152 4 M30×1,5 312 49 66
152 6.3 M30×1,5 486 49 66
219 10 M30×1,5 365 60 95
219 16 M30×1,5 569 60 95
219 20 M30×1,5 700 60 95
219 25 M30×1,5 877 60 95
219 32 M30×1,5 1110 60 95
219 40 M30×1,5 1405 60 95
219 50 M30×1,5 1735 60 95


2. Tabela parametrów pęcherza akumulatora serii NXQ

Seria (Φ) Objętość (L) DM L (mm) L2 (mm) R (mm)
299 20 M30×1,5 380 70 131
299 25 M30×1,5 470 70 131
299 40 M30×1,5 740 70 131
299 50 M30×1,5 950 70 131
299 63 M30×1,5 1180 70 131
299 80 M30×1,5 1480 70 131
299 100 M30×1,5 1880 70 131
299 150 M30×1,5 2815 70 131
