  • Pęcherz akumulatora typu PED
Pęcherz akumulacyjny

Pęcherz akumulatora typu PED

Pęcherze akumulatorów typu PED odnoszą się do wewnętrznych gumowych pęcherzy (worków) akumulatorów hydraulicznych, które są zgodne z europejską dyrektywą w sprawie urządzeń ciśnieniowych (PED). Te akumulatory pęcherzowe są powszechnie stosowane do magazynowania i uwalniania energii w układach hydraulicznych i są szczególnie odpowiednie na rynki UE i EOG.

Poproś o wycenę >
  • Pęcherz akumulatora typu PED
Poprzedni:Pęcherz akumulatora serii NXQNastępny:Brak następnego produktu

Definicja rdzenia

Pęcherz akumulatora typu PED jest elementem hydraulicznym spełniającym normy bezpieczeństwa dyrektywy UE PED 2014/68/UE. Jego główna konstrukcja składa się ze stalowej powłoki zewnętrznej i wewnętrznego pęcherza (worka) wykonanego z kauczuku nitrylowego (NBR) lub innego materiału elastomerowego. Pęcherz wypełniony jest wstępnie sprężonym azotem, a zewnętrznie olejem hydraulicznym. Magazynuje energię poprzez sprężyste odkształcenie pęcherza.


Kluczowa charakterystyka

1. Wysokie bezpieczeństwo i zgodność: Pęcherze akumulatorów typu PED muszą zostać poddane rygorystycznym ocenom kwalifikacyjnym, aby zapewnić bezpieczeństwo i niezawodność w środowiskach pracy pod wysokim ciśnieniem. Produkty zazwyczaj posiadają znak CE.

2. Formy konstrukcyjne: podzielone głównie na dwie formy strukturalne: typ A (mały otwór) i typ AB (duży otwór). Typ A nadaje się do mniejszych średnic rur oleju hydraulicznego, natomiast typ AB nadaje się do rur oleju hydraulicznego o większej średnicy.

3. Medium robocze i odpowiednia temperatura: Odpowiednie do mediów takich jak olej hydrauliczny, emulsje i woda przemysłowa. Zakres temperatury roboczej wynosi zazwyczaj od -20 ℃ do 93 ℃.


Scenariusze zastosowań

Pęcherze akumulatorów typu PED są szeroko stosowane w układach hydraulicznych, pneumatycznych, układach magazynowania energii i układach zawieszenia pojazdów. Skutecznie buforują pulsacje ciśnienia w układach hydraulicznych, zapobiegają wstrząsom hydraulicznym, utrzymują równowagę ciśnień w układzie i kompensują wycieki wydajności.


Zalecenia dotyczące wyboru

Przy zakupie pęcherza akumulatora typu PED należy ogólnie wziąć pod uwagę następujące parametry:

1. Objętość nominalna: od 0,4 l do 250 l.

2. Ciśnienie nominalne: powszechnie dostępne w wersjach 10 MPa, 20 MPa i 31,5 MPa (330 barów).

3. Metoda połączenia: obejmuje połączenia gwintowe (NPT, SAE) i połączenia kołnierzowe (G, F).

Produkt
Opis

Możemy projektować i rozwijać produkty zgodnie z potrzebami naszych klientów, aby spełnić wymagania różnych klientów.

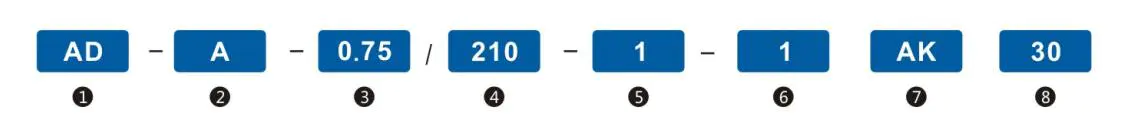

1. Kod serii:

Akumulatory membranowe spawane

2. Konstrukcja:

A-akumulator (M28X1,5)

B – Całkowicie uszczelnione¹

3. Objętość nominalna (L)

4. Dopuszczalne ciśnienie robocze (Bar)

5. Materiał powłoki:

1 - Stal węglowa

6. Kod materiału membrany:

1 - Kauczuk nitrylowo-butadienowy (NBR)

2--Uwodorniony kauczuk nitrylowo-butadienowy (HNBR)²

3- Kauczuk izobutylenowo-izoprenowy (IIR)²

7- Kauczuk epichlorohydrynowy (ECO)²

7. Standardowe przyłącze strony cieczowej AK lub AB3

8. Wstępne ciśnienie azotu w temperaturze 20°C (bar)¹

Uwaga:

(1) Tylko w przypadku zamówień masowych typu A i typu B;

(2) Tylko w przypadku zamówień hurtowych;

(3) Złącza niestandardowe wymagają osobnej konsultacji;

Akumulator ze spawaną membraną wykorzystuje stalową powłokę tłoczoną. Mają dwa typy w zależności od strony gazowej: Możliwość ponownego ładowania i całkowicie uszczelniona.

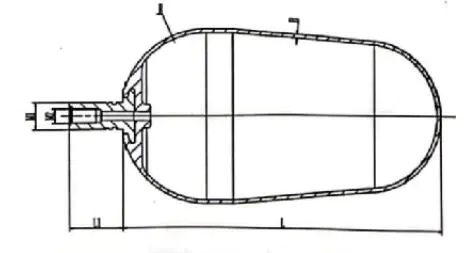

Specyfikacja produktu

Seria Specyfikacja L R M1 L1 M2 H Waga (kg) Masa produktu na 50 sztuk (kg)
Norma europejska E4L 240 73 22-7/8 54 1/2 2.8 0.505
Norma europejska E5L 310 73 54 2.8 0.56
Norma europejska E6L 360 73 54 2.8 0.58
Norma europejska 114/1,5 l 200 49 54 2 0.34
Norma europejska 114/2,5 l 320 49 54 2 0.48
Norma europejska 114/4L 380 49 54 2 0.54
Norma europejska 114/6L 660 49 54 2 0.75
Norma europejska D12L 410 101 60 3 1.18 2.02
Norma europejska D15L 457 101 60 3 1.23 2.07
Norma europejska D20L 612 101 60 3 1.58 2.42
Norma europejska D24,5L 735-750 101 60 3 1.7 2.54
Norma europejska D32L 1000 101 60 3 2.5 3.34
Norma europejska D35L 1060 101 60 3 2.7 3.54
Norma europejska D40L 1230 101 60 3 2.9 3.74
Norma europejska D42L 1258 101 60 3 2.9 3.74
Norma europejska D50L 1538 101 60 3 3.5 4.34
Norma europejska D53L 1600 101 60 3 3.7 4.54
